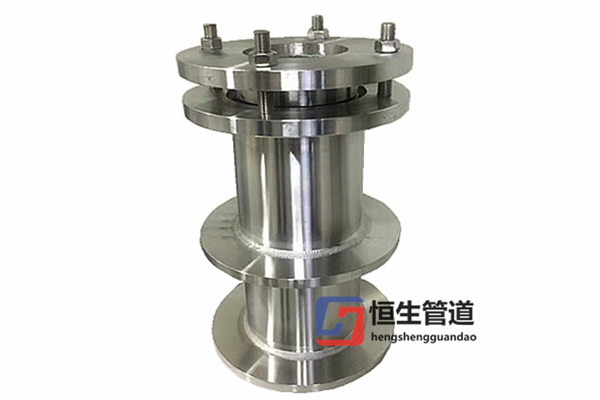

剛性防水套管

剛性防水套管簡介
剛性防水套管尺寸
剛性防水套管標準

剛性防水套管簡介 13213140111

? ? ? ? ?我公司提供的剛性防水套管產品質量原則上按照規定的技術標準執行。在沒有規定的技術標準的情況下，我公司將按照現行02S404標準執行，確保產品質量的穩定和逐步提高。

? ? ? ? ?剛性防水套管質量要求

1、剛性防水套管焊口應平直、焊縫加強面應符合施工規范規定。焊口表面無燒穿、裂紋、結瘤、夾渣和氣孔等缺陷，焊波均勻一致。?

2、剛性防水套管安裝應和墻面相垂直，套管中心線和管道設計中心線重合。?

3、預留孔洞應和墻面及板面相垂直，孔洞中心線和管道設計中心線基本重合。

? ? ? ? 防水套管穿墻管道的安裝

? 1、管道在使用前應觀察外觀、灌水和外壁沖水逐根檢查有無裂縫、有無砂眼。
? 2、檢查所有管件有無裂縫、有無砂眼、管壁是否厚薄均勻。
? 3、檢查所有承插口是否到位、牢固、密實。
? 4、管道坡度應均勻，不得有倒坡，屋面出口處管道坡度應適當增大。
? 5 、管道安裝應按施工驗收規范設置支吊架。

? 在工程安裝實例中，使用部位和防水要求也有不同?！顿|(zhì)量驗收規范》明確規定：“3.3.3 地下室或地下構筑物外墻有管道穿過的，應采取防水措施。對有嚴格防水要求的建筑物，必須采用柔性防水套管。建筑外墻上若需穿越有沉降要求或會發生位移的部位使用柔性防水套管，否則可以使用剛性防水套管。

? ? ? ?剛性防水套管長度一般根據工程建筑物墻體厚度來確定，正常墻體是多厚就用多長的剛性防水套管，有些工程項目要求剛性防水套管出墻時，就要根據圖紙要求來定出墻多少及止水環焊接位置要求，確定好這些尺寸問題就能夠按工程具體要求來定制合適的剛性防水套管。

剛性防水套管尺寸 13213140111

規格	工作管尺寸	擋圈外徑	套管管外徑	翼環外徑	管厚	環厚
DN	D1	D2	D3	D4	δ	b
50	60	80	114	225	3.5	10
65	75.5	95	121	230	3.75	10
80	89	110	140	250	4	10
100	108	130	159	270	4.5	10
125	133	155	180	290	6	10
150	159	180	219	330	6	10
200	219	240	273	385	8	12
250	273	295	325	435	8	12
300	325	345	377	500	10	14
350	377	400	426	550	10	14
400	426	445	480	600	10	14
450	480	500	530	650	10	14
500	530	550	590	730	10	16
600	630	660	690	930	10	16
700	720	750	790	920	10	16
800	820	850	880	1020	10	16
900	920	950	980	1120	10	16
1000	1020	1050	1080	1230	10	16
1200	1220	1250	1290	1430	12	20
1400	1420	1450	1490	1630	12	20
1600	1620	1650	1690	1830	14	20
1800	1820	1850	1900	2040	16	20
2000	2020	2050	2100	2240	16	20
剛性防水套管尺寸表 ?執行標準《02S404防水套管》建筑標準設計圖集

剛性防水套管標準 13213140111

? ? ? ? 建筑標準設計圖集《02S404防水套管圖集》

? ? ? ? 河南恒生管道制造有限公司多年來制造防水套管系列產品：02S404柔性防水套管、02S404剛性防水套管、07FS02防空地下室給排水設施安裝圖集防空地下室密閉套管、07FD02防空地下室電氣設備安裝圖集電氣用套管、07FK02?防空地下室通風設備安裝圖集通風套管、S312防水套管、熱鍍鋅防水套管、加長型防水套管、雙面密封型柔性防水套管、不銹鋼材質防水套管。歡迎全國廣大工程管道配套商與施工單位來電咨詢訂購。
