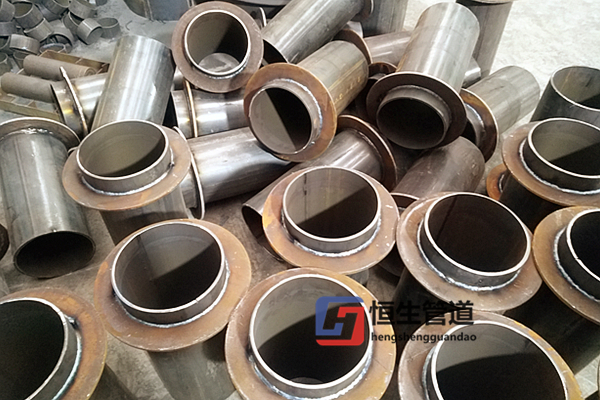

剛性防水套管（無涂覆）

剛性防水套管簡介
剛性防水套管尺寸
柔性防水套管標準

剛性防水套管簡介 13213140111

? ? ? ? ?剛性防水套管的制作材料：采用焊接鋼管、翼環采用10mm~20mm鋼板，材料入場時，首先檢查管子的外觀是否有無裂紋、缺口等。剛性防水套管的制作方法按技術員出具施工作業圖確定套管管徑，套管長度尺寸下料。套管比需安裝管管徑大2號；水暖套管長度為地下室外墻厚度，電氣套管長度依據圖紙電氣套管安裝后管口兩邊應伸出墻、梁、柱面5cm?-10cm。，用10mm厚鋼板作止水翼環，翼環寬度根據不同管徑大小確定一般為50-80mm；翼環焊實在鋼套管上，雙面焊接，焊縫飽滿、無氣孔、無咬邊現象；不得有裂紋和砂眼，不得焊穿鋼管。套管長度應比墻厚略短3-5mm，翼環焊接在套管的中部；套管兩端打磨光滑，清除焊渣和毛刺邊。工作管道為鋼管時用A型剛性防水套管，工作管道為鑄鐵管用B型剛性防水套管。

? ? ? ? 河南恒生管道制造有限公司對防水套管的質量要求是非常嚴格的，特別是公司所生產的國標型防水套管，對產品的厚度要求非常嚴格，在焊接工藝處理上均由中高級電焊工加工，每一臺防水套管的制造都有多個質量監管環節，以至與我公司所生產防水套管產品10余年無出現質量問題的反饋意見，恒生管道高標準的質量要求是保證防水套管產品在使用中的安全保證，同時泰宇牌防水套管產品在業內也引起廣泛好評，已是國內多個基建安裝公司常年合作伙伴，在這里河南泰宇管道科技有限公司呼吁廣大使用單位，在選擇柔性防水套管時不要貪圖便宜購買這種不合格產品以影響工程質量。另外也提醒工程使用單位在驗收柔性防水套管時要把好質量關，杜絕水貨產品，以確保工程質量。

剛性防水套管尺寸 13213140111

規格	工作管尺寸	擋圈外徑	套管管外徑	翼環外徑	管厚	環厚
DN	D1	D2	D3	D4	δ	b
50	60	80	114	225	3.5	10
65	75.5	95	121	230	3.75	10
80	89	110	140	250	4	10
100	108	130	159	270	4.5	10
125	133	155	180	290	6	10
150	159	180	219	330	6	10
200	219	240	273	385	8	12
250	273	295	325	435	8	12
300	325	345	377	500	10	14
350	377	400	426	550	10	14
400	426	445	480	600	10	14
450	480	500	530	650	10	14
500	530	550	590	730	10	16
600	630	660	690	930	10	16
700	720	750	790	920	10	16
800	820	850	880	1020	10	16
900	920	950	980	1120	10	16
1000	1020	1050	1080	1230	10	16
1200	1220	1250	1290	1430	12	20
1400	1420	1450	1490	1630	12	20
1600	1620	1650	1690	1830	14	20
1800	1820	1850	1900	2040	16	20
2000	2020	2050	2100	2240	16	20
剛性防水套管尺寸表 ?執行標準《02S404防水套管》建筑標準設計圖集

柔性防水套管標準 13213140111

? ? ? ? 建筑標準設計圖集《02S404防水套管圖集》

? ? ? ? 河南恒生管道制造有限公司多年來制造防水套管系列產品：02S404柔性防水套管、02S404剛性防水套管、07FS02防空地下室給排水設施安裝圖集防空地下室密閉套管、07FD02防空地下室電氣設備安裝圖集電氣用套管、07FK02?防空地下室通風設備安裝圖集通風套管、S312防水套管、熱鍍鋅防水套管、加長型防水套管、雙面密封型柔性防水套管、不銹鋼材質防水套管。歡迎全國廣大工程管道配套商與施工單位來電咨詢訂購。
