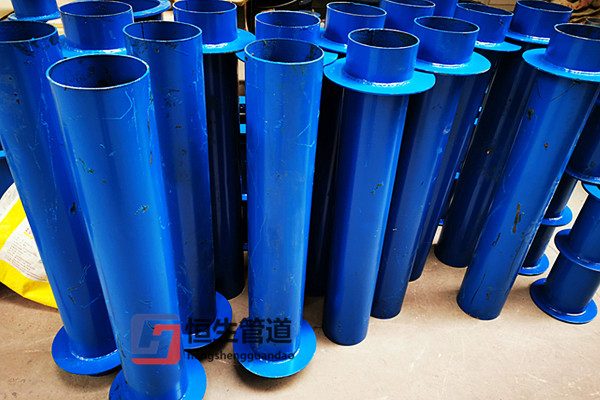

剛性防水套管（加長型）

剛性防水套管簡介
剛性防水套管尺寸
剛性防水套管標準

剛性防水套管簡介 13213140111

? ? ? ? ?一般在做水池的時候要用到剛性防水套管,它是管道通向水池的通道。但是普通的套管很難密封,從而從套管與管道之間會有漏水,套管與墻壁之間也易漏水。只用防水套管的話解決了套管與墻壁之間的漏水,還不能解決套管與管道之間的密封,柔性防水套管正好可以解決兩種問題。剛性防水套管是只在套管外壁焊接止水環。根據設計院工程圖紙，提前將剛性防水套管預埋于混凝土墻內，如果僅僅是考慮管道的穿墻，而不考慮穿墻后，墻體兩面的防水性能以及管道的位移變形，多用于地下室，樓層穿墻管道。

柔性防水套管的標準是02S404防水套管標準，但是產品的型號沒有給于明確的產品型號，我公司制造的柔性防水套管型號為RT1-A型，這里為大家講解我公司柔性防水套管型號標注含義，R指柔性，標注G的話就是剛性的意思，T是套管，1是Ⅰ型密封膠圈形式，2的話就是Ⅱ型密封膠圈密封形式，A是A型防水套管，標注B就是B型防水套管。

剛性防水套管型號說明

GT-1是剛性防水套管的型號，02S404防水套管標準中剛性防水套管分為ABC三種類型，也相對GT-1/GT-2/GT-3三種型號，關于防水套管的型號沒有給于明確標準，我公司跟據多年的防水套管經驗標注剛性防水套管為GT-1型，直至現在業內剛性防水套管型號也都以GT1型為標準。

剛性防水套管尺寸 13213140111

規格	工作管尺寸	擋圈外徑	套管管外徑	翼環外徑	管厚	環厚
DN	D1	D2	D3	D4	δ	b
50	60	80	114	225	3.5	10
65	75.5	95	121	230	3.75	10
80	89	110	140	250	4	10
100	108	130	159	270	4.5	10
125	133	155	180	290	6	10
150	159	180	219	330	6	10
200	219	240	273	385	8	12
250	273	295	325	435	8	12
300	325	345	377	500	10	14
350	377	400	426	550	10	14
400	426	445	480	600	10	14
450	480	500	530	650	10	14
500	530	550	590	730	10	16
600	630	660	690	930	10	16
700	720	750	790	920	10	16
800	820	850	880	1020	10	16
900	920	950	980	1120	10	16
1000	1020	1050	1080	1230	10	16
1200	1220	1250	1290	1430	12	20
1400	1420	1450	1490	1630	12	20
1600	1620	1650	1690	1830	14	20
1800	1820	1850	1900	2040	16	20
2000	2020	2050	2100	2240	16	20
剛性防水套管尺寸表 ?執行標準《02S404防水套管》建筑標準設計圖集

剛性防水套管標準 13213140111

? ? ? ? 建筑標準設計圖集《02S404防水套管圖集》

? ? ? ? 河南恒生管道制造有限公司多年來制造防水套管系列產品：02S404柔性防水套管、02S404剛性防水套管、07FS02防空地下室給排水設施安裝圖集防空地下室密閉套管、07FD02防空地下室電氣設備安裝圖集電氣用套管、07FK02?防空地下室通風設備安裝圖集通風套管、S312防水套管、熱鍍鋅防水套管、加長型防水套管、雙面密封型柔性防水套管、不銹鋼材質防水套管。歡迎全國廣大工程管道配套商與施工單位來電咨詢訂購。
